Flanschmuttern
Sind diese Beschwerden in Maschinenwerkstätten und auf Pipeline-Baustellen bekannt? Gewöhnliche Muttern neigen dazu, bei Vibrationen oder schwerer Belastung zu „zerbrechen“, was nicht nur das Projekt verzögert, sondern auch ein Sicherheitsrisiko darstellt. Aber erfahrene Techniker wissen, dass der Austausch durch eine Mutter mit Scheibe oft das Problem löst – das ist die Flanschmutter. Heute erklären wir Ihnen diese „Anti-Lockerungs-Zauberwaffe“ im Detail.
Was sind Flanschmuttern?

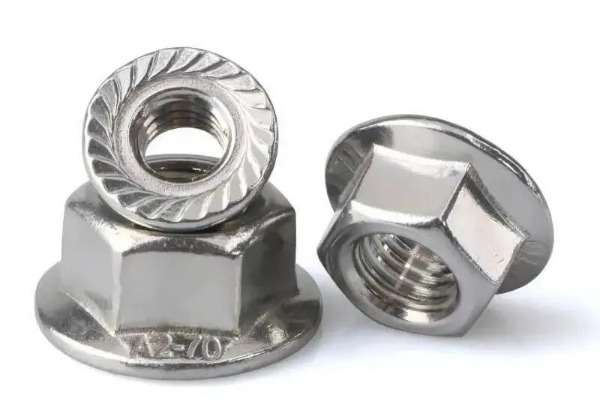

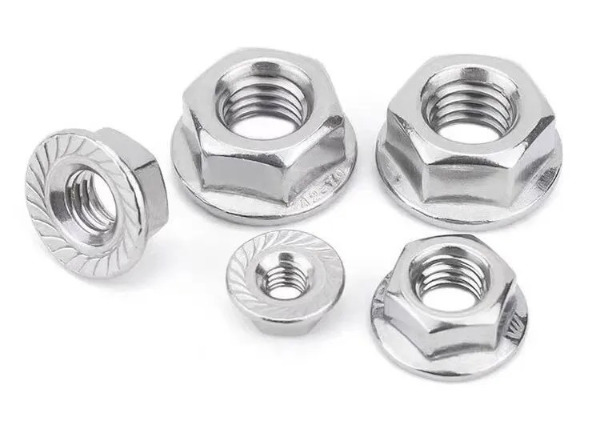

Die federbelastete Mutter, auch bekannt als Unterlegscheibenmutter oder gezahnte Mutter, unterscheidet sich optisch von einer normalen Sechskantmutter – sie hat an einem Ende einen großen „Flansch“, wie ein „flacher Schuh“ für die Mutter, wobei einige Flansche feine Zacken oder Wellenlinien aufweisen. Unterschätzen Sie dieses Design nicht; Es ist der Schlüssel zu seiner Stabilität.
Im Vergleich zu einer normalen Mutter entfallen zwei Schritte: Es ist keine zusätzliche Unterlegscheibe erforderlich, sodass die Installation in einem Schritt möglich ist. und es ist nicht notwendig, wiederholt auf falsch ausgerichtete Unterlegscheiben zu prüfen, was die Montageeffizienz erheblich verbessert. Besonders bei Einsätzen in großer Höhe oder auf engstem Raum erspart diese „integrierte“ Bauweise den Mitarbeitern viel Aufwand.
Der Kern der Flanschmuttern
Die Hauptursache für das Lösen gewöhnlicher Muttern liegt in konzentriertem Druck und unzureichender Reibung. Flanschmuttern lösen dieses Problem durch drei Konstruktionsmerkmale, die wir einzeln besprechen:
Druckverteilung: „Nadelspitzenkraft“ in „Planarkraft“ umwandeln
Der breite Flansch verteilt die Anzugskraft der Mutter gleichmäßig über die Oberfläche der verbundenen Teile, mit einer Kontaktfläche, die drei- bis fünfmal größer ist als bei gewöhnlichen Muttern. Dies verhindert Einkerbungen auf der Werkstückoberfläche und vermeidet Gewindeabrisse aufgrund übermäßiger örtlicher Spannungen, wodurch das Risiko einer Lockerung an der Quelle verringert wird.
Mechanische Einrastsperre: Gezahnte Zähne als „Anti-Rutsch-Klauen“

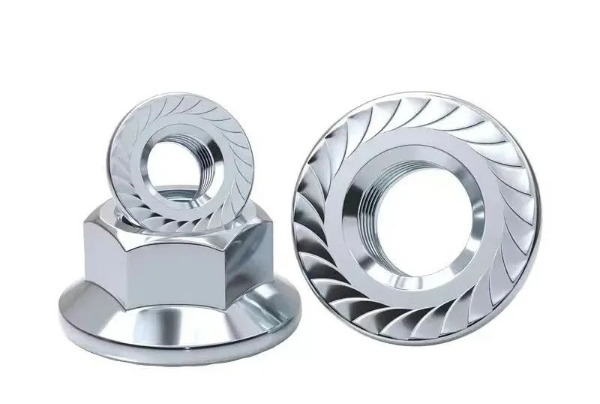

Beim Anziehen einer Zahnflanschmutter greifen die gezahnten Zähne wie Krallen in die Oberfläche der verbundenen Teile ein und bilden so eine mechanische Verriegelung. Diese „physische Verriegelung“ ist zuverlässiger, als sich ausschließlich auf die Gewindereibung zu verlassen, um ein Lösen zu verhindern. Selbst bei hochfrequenten Vibrationen im Gerät „dreht sich die Mutter nicht und rutscht nicht ab“. •
Versiegelnde Hilfsfunktion: Blockiert Verunreinigungen für eine längere Haltbarkeit
Der Flansch liegt eng an der Werkstückoberfläche an und sorgt so für eine gewisse Abdichtung, um das Eindringen von Staub, Öl und Wasserflecken in die Gewindespalte zu verhindern, Korrosion und Rost zu reduzieren und die Lebensdauer der Verbindung zu verlängern.
Leitfaden zur Vermeidung von Flanschmuttern
Flanschmuttern sind nicht für alle Situationen geeignet; Die Wahl des falschen Typs kann Geldverschwendung sein. Denken Sie an diese wichtigen Auswahlpunkte.
Szenarien mit geringer Belastung und ohne Vibrationen
Für Anwendungen wie die Befestigung von Kleiderschränken zu Hause oder die Montage leichter Regale sind gewöhnliche Muttern völlig ausreichend. Der Anti-Lockerungs-Vorteil von Flanschmuttern ist unnötig und würde nur die Kosten erhöhen.
Überprüfen Sie bei extragroßen Größen die Verfügbarkeit vor der Bestellung

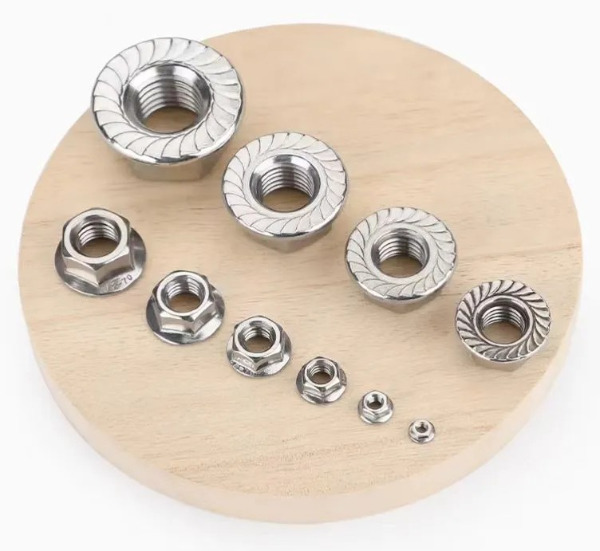

Flanschmuttern, die kleiner als M20 sind, sind üblich, größere als M20 sind jedoch meist flache und zahnlose Ausführungen und werden von den Herstellern in der Regel nicht auf Lager gehalten. Sie müssen im Voraus individuell angefertigt werden, um Verzögerungen durch Last-Minute-Bestellungen zu vermeiden.
In Umgebungen mit hohen Temperaturen und hoher Korrosion kommt es auf das Material an

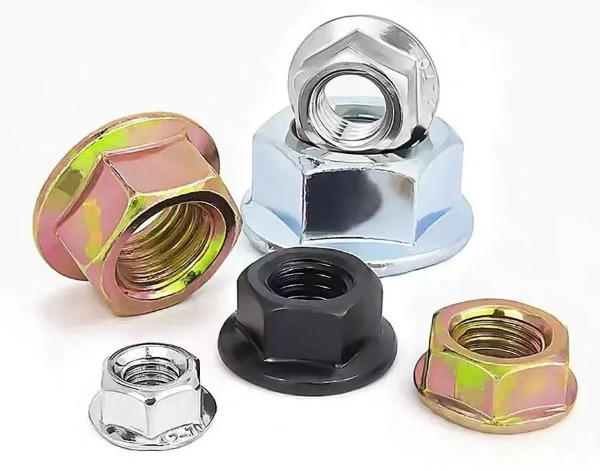

Gewöhnliche Flanschmuttern aus A3-Stahl sind nicht beständig gegen hohe Temperaturen und Korrosion. Bei der Verwendung in chemischen Rohrleitungen oder Kesselanlagen muss ein 35CrMoA-Legierungsmaterial ausgewählt werden, und die Oberfläche sollte vorzugsweise feuerverzinkt sein, um eine höhere Korrosionsbeständigkeit zu gewährleisten.
Vorsichtsmaßnahmen bei der Verwendung
Der Schlüssel zur Verwendung von Flanschmuttern liegt in der „Auswahl des richtigen Typs, der richtigen Installation und der Anpassung an die Arbeitsbedingungen“, um ein Lösen oder Versagen aufgrund falscher Auswahl oder Bedienung zu vermeiden.

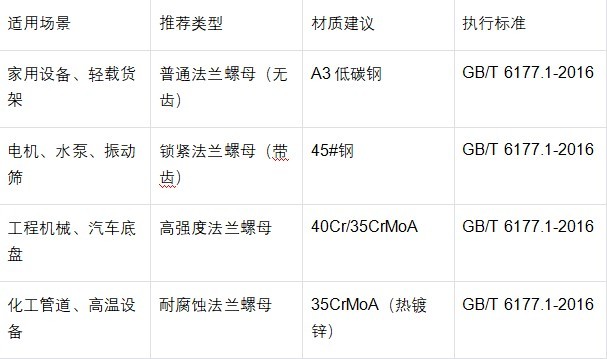

I. Auswahl und Anpassung: Die Auswahl des richtigen Modells ist von grundlegender Bedeutung (wählen Sie den Typ entsprechend den Arbeitsbedingungen, der Eignung des Materials für die Umgebung und der genauen Übereinstimmung der Spezifikationen aus).
II. Installation und Betrieb: Details bestimmen die Stabilität (Reinigen Sie die Passflächen, kontrollieren Sie das Anzugsdrehmoment und vermeiden Sie die Verwendung zusätzlicher Unterlegscheiben).
III. Anpassung der Arbeitsbedingungen: Vermeiden Sie Fallstricke bei der Verwendung (Szenarien nicht missbrauchen, Schutz für besondere Umgebungen bieten und das Mischen von Materialien verbieten).
IV. Wartung und Inspektion: Verlängern Sie die Lebensdauer (regelmäßige Inspektionen, rechtzeitiger Austausch fehlerhafter Teile und Vermeidung wiederholter Verwendung).
