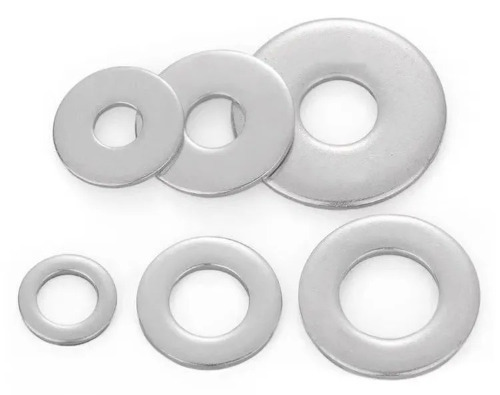

1. Flat Pad
Eine flache Waschmaschine ist eine kreisförmige Metallwaschmaschine mit einem Loch in der Mitte. Es besteht normalerweise aus Eisenplatte, Edelstahl und anderen Materialien durch einen Stempelprozess. Seine Form ähnelt einem flachen Ring.
Was ist eine flache Waschmaschine?

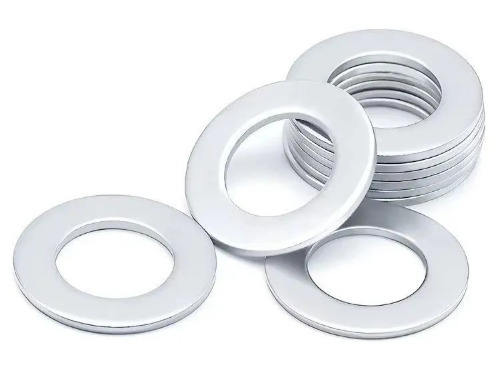

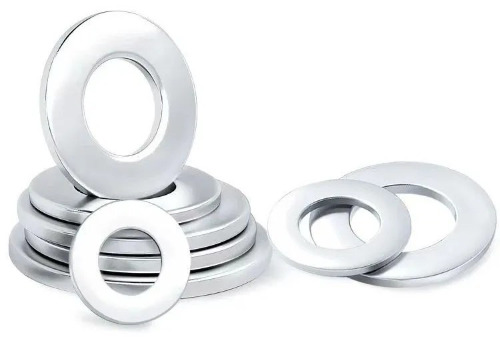

Flachwaschmaschinen, auch als flache Unterlegscheiben bezeichnet, sind häufige mechanische Teile, die hauptsächlich verwendet werden, um eine flache Kontaktfläche zwischen Befestigungselementen wie Bolzen, Muttern und Anschlüssen zu liefern. Flache Unterlegscheiben sind normalerweise aus Metallmaterialien gestempelt und sind kreisförmig mit einem Loch in der Mitte. Die Größe und Spezifikationen des Lochs können nach bestimmten Anforderungen angepasst werden.
Die Hauptfunktion von flachen Unterlegscheiben
Kontaktfläche erhöhen
Eine der Hauptfunktionen von Flachwaschmaschinen besteht darin, den Verschleiß und die Beschädigung des Kontaktbereichs zwischen der Schraube und der Maschine effektiv zu reduzieren und zu beschädigen. Wenn es keine flache Waschmaschine gibt, kann die Kontaktoberfläche zwischen der Schraube und der Maschine auf einen kleinen Punkt konzentriert sein, was zu großem Druck führt, was die Lebensdauer der Geräte im Laufe der Zeit direkt beeinflusst. Flachwaschmaschinen schützen die wichtigsten Teile des Geräts, indem sie diesen Kontaktbereich erhöhen.
Druck dispergieren
Flachwaschmaschinen werden hauptsächlich zur Reduzierung des Drucks verwendet. Wenn die axiale Kraft des Ziehens einiger Teile groß ist, kann es leicht in eine Scheibenform drücken. Zu diesem Zeitpunkt kann das Material geändert und die Härte erhöht werden, um das Problem zu lösen. Flachwaschmaschinen können den Druck effektiv zerstreuen und Schäden vermeiden, die durch übermäßigen lokalen Druck verursacht werden.
Schäden verhindern
Flachwaschmaschinen können die Schäden beseitigen, die Feder Unterlegscheiben bei der Entfernung von Schrauben an die Oberfläche der Maschine verursachen können. Bei der Verwendung einer Federscheibe und einer flachen Waschmaschine muss die flache Waschmaschine neben der Oberfläche der Maschine und die Federscheibe zwischen der flachen Waschmaschine und der Mutter liegt. Dies kann die Oberfläche der Maschine vor Schäden durch die Federscheibe schützen.
In Kombination verwenden

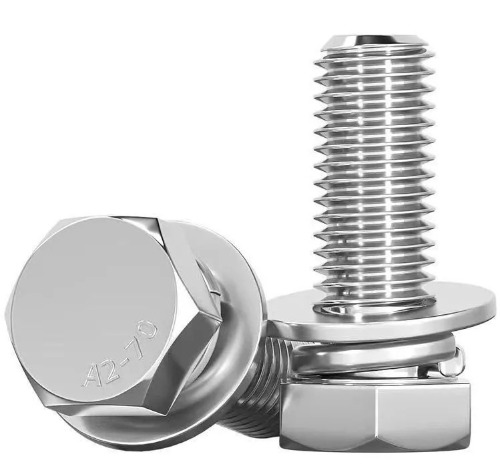

Flache Unterlegscheiben werden normalerweise in Kombination mit Feder Unterlegscheiben verwendet, um den besten Straffungseffekt zu erzielen. Die flache Waschmaschine passt auf die Maschinenoberfläche, während die Federscheibe zwischen der flachen Waschmaschine und der Mutter platziert wird. Diese Kombination kann den Druck besser verteilen und somit einen besseren Schutz bieten.
Anwendungsszenarien für Flat Pad
Gewöhnlicher Bolzenanschluss
Bei normalen mechanischen Teilen können flache Unterlegscheiben die Kontaktfläche zwischen Schrauben, Muttern und verbundenen Teilen erhöhen, den Druck dispergieren, den lokalen Druck verringern und die Schädigung der Oberfläche der angeschlossenen Teile verhindern. Zum Beispiel können in der Möbelherstellung flache Unterlegscheiben verwendet werden, um Tischbeine zu reparieren, um sicherzustellen, dass der Tisch stabil ist und nicht schüttelt. In elektrischen Geräten können flache Unterlegscheiben verwendet werden, um Schaltkarten zu schützen, um Schäden zu vermeiden, die durch Vibrationen verursacht werden.
Häufig zerkleinerte Bolzenverbindung
Wenn die Bolzen häufig abgebaut werden müssen, kann die Verwendung von Flachwaschmaschinen den Demontageprozess vereinfachen und die Oberfläche der angeschlossenen Teile schützen. Beispielsweise können die Inspektionsanschlüsse einiger Geräte, die Verbindungsschrauben von beweglichen Teilen usw., flache Unterlegscheiben die direkte Reibung zwischen den Schrauben und den angeschlossenen Teilen reduzieren, Oberflächenkratzer vermeiden und die Lebensdauer verlängern.
Kompensation für die Bolzenlochabweichung
In einigen Fällen kann es erforderlich sein, um die Schraubenlöcher zwischen den beiden Verbindungsteilen genau zu entsprechen, um den Durchmesser des Lochs zu erhöhen, um die Positionsabweichung auszugleichen. Wenn das Bolzenloch die Standardgröße überschreitet, können Sie eine flache Waschmaschine verwenden. Um die Installation und Einstellung zu erleichtern, wird das Bolzenloch manchmal als langes Loch so konzipiert, dass die Installationsposition des Werkstücks innerhalb eines bestimmten Bereichs eingestellt werden kann. In diesem Fall kann es erforderlich sein, eine eingedickte flache Waschmaschine oder eine spezielle Waschmaschine zu verwenden.
Reduzieren Sie die Druckspannung der druckhaltigen Oberfläche
Wenn die Schraubenstärke hoch ist und die Druckspannung der angeschlossenen Teile niedrig ist, können flache Unterlegscheiben die Druckspannung auf der druckrangenden Oberfläche verringern. Wenn beispielsweise einige hochfeste Schrauben mit angeschlossenen Teilen aus weicheren Materialien verwendet werden, können flache Unterlegscheiben den Druck der Schrauben gleichmäßig auf die Oberfläche der angeschlossenen Teile verteilen, wodurch verhindern, dass die angeschlossenen Teile aufgrund eines übermäßigen lokalen Drucks deformiert oder beschädigt werden.
Gemeinsame Materialien von flachen Unterlegscheiben

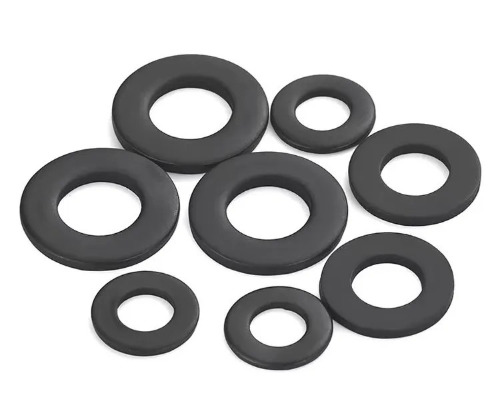

Kohlenstoffstahlmaterial
Bei flachen Unterlegscheiben sind die am häufigsten verwendeten Kohlenstoffstahlmaterialien: ST12, ST13, Q235, Q215, Q195 usw. Sie sind alle für Flachwaschmaschinen auf 100 HV-Ebene geeignet (Anmerkung: 100HV bezieht sich auf die Oberflächenhärte der Unterlegscheiben); 08f, 08AI, 10, 10F usw. sind für flache Unterlegscheiben mit einer Oberflächenhärte von etwa 110HV geeignet; 45, 50, 60, 70 Stahl oder 65 Mio. Stahl sind für flache Unterlegscheiben mit einer Oberflächenhärte von 200HV oder sogar 300HV geeignet.

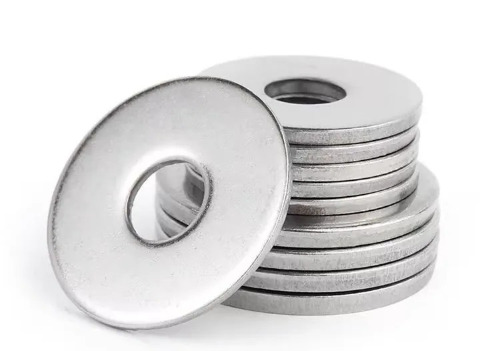

Edelstahlmaterial
Die häufigeren sind 304, 304 (18 - 8), 316, 316L usw. Die Vorteile von Edelstahl sind Korrosionswiderstand, Rostbeständigkeit, hohe Präzision, glatte Oberfläche ohne Burrs, gute Zähigkeit, nicht leicht zu brechen usw., aber der Preis ist relativ teuer.

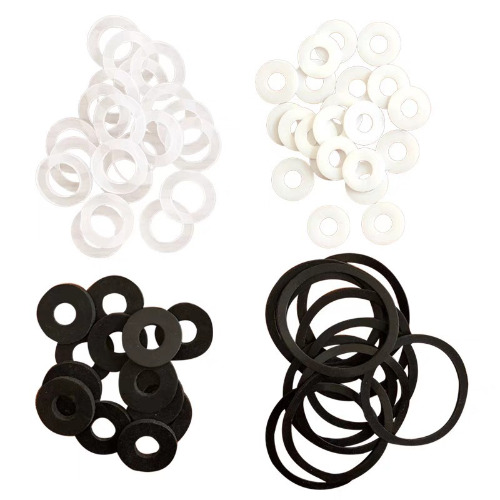

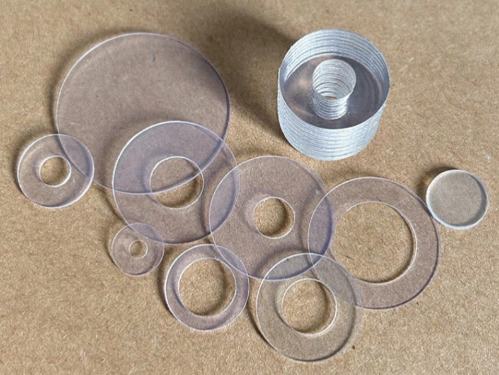

Plastikmaterial
Zu den häufigen Kunststoffmaterialien gehören PA66, PA66 30% Glasfaser, PA66 50% Glasfaser, PC, PP, PPS, PVC, PVDF usw. Kunststoff -Flachwaschmaschinen sind nicht nur niedrige Produktionskosten, sondern haben auch Isolationseigenschaften. In einigen besonderen Anlässen können sie eine Rolle und Wirkung spielen, dass Kohlenstoffstahl und Edelstahl nicht ersetzen können.
Kautschukmaterial
Wie Nitrilgummi, Fluororubber, Chloroprengummi, Styrol-Butadien-Gummi, EPDM-Gummi usw. Flache Pads dieser Art von Material weisen eine gute Weichheit auf und eignen sich für niedrige Temperatur- und mittlere Druckumgebungen. Einige Materialien haben bestimmte Säure- und Alkali -Resistenz und Alterungsbeständigkeit.
Andere Materialien

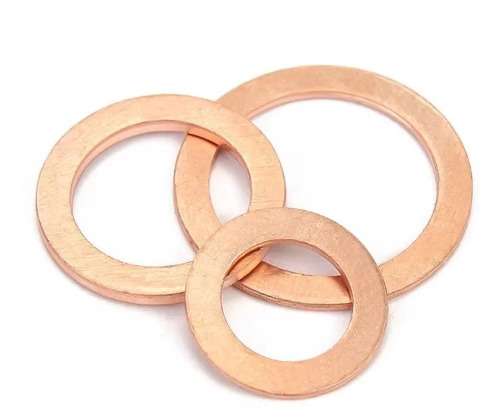

Einige Hersteller können auch flache Pads aus Kupfer, Aluminium und anderen Materialien liefern. Zum Beispiel haben Kupferpolster eine gute thermische Leitfähigkeit und Korrosionsbeständigkeit, einen niedrigen Reibungskoeffizienten und werden häufig bei hohen Temperaturen und hohen Druckanlässen verwendet.
2. Vorstellungen für die Verwendung
Installationsspezifikationen : Stellen Sie sicher, dass die flache Dichtung fest mit der Kontaktfläche passt, um zu vermeiden, dass Kippen oder Fehlausrichtung die Versiegelungseffekte betrifft.
Environmental Adaptation: Edelstahl wird in feuchten oder korrosiven Umgebungen bevorzugt, und die Aufmerksamkeit sollte der Versiegelung und Erhaltung geschenkt werden, um die Lebensdauer zu verlängern.
Reguläre Inspektion : Nach langfristiger Verwendung ist zu prüfen, ob die Dichtung deformiert oder beschädigt ist, und sie rechtzeitig ersetzen, um die Zuverlässigkeit der Verbindung zu erhalten.
Durch angemessene Selektion und standardisierte Verwendung können flache Dichtungen die Stabilität und Sicherheit mechanischer Verbindungen erheblich verbessern
Zusammenfassend sind flache Dichtungen eine wichtige mechanische Komponente, die hauptsächlich zum Schutz der Oberfläche des Steckers verwendet wird, die Kontaktfläche erhöht und die Befestigungselemente lockert. Bei der Auswahl und Verwendung von flachen Dichtungen sollten ihr Material, ihre Größe und ihre Verwendung gemäß bestimmten technischen Anforderungen und Anwendungsszenarien ermittelt werden.
